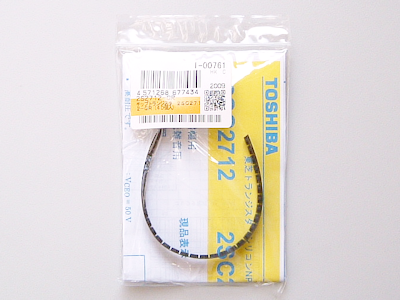

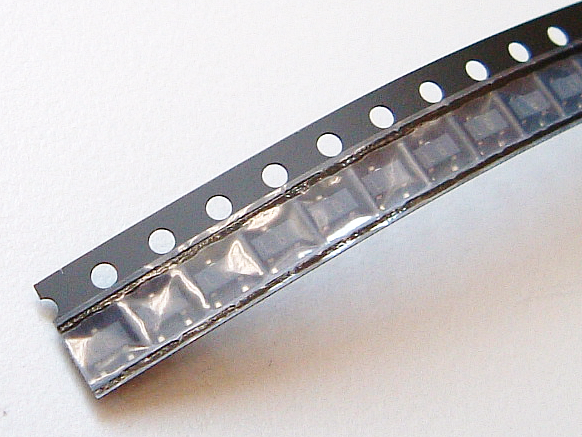

チップトランジスター 低雑音 2SC2712-GR 50V150mA
東芝のSC-59(0.95mmピッチ)、汎用チップトランジスタです。2SC1815とほぼ同じ特性でhFEのリニアリティ(直線性)がすぐれています。オーディオ用のみならず、AF、HF、VHF(<80MHz)の小信号処理のトランジスタとして最適です。NFは1dBtyp、保証値が10dBと規定されている点も2SC1815と同じです。
■主な仕様
・接合構造：NPN
・コレクターエミッター間電圧：50V
・コレクターベース間電圧：60V
・エミッターベース間電圧：5V
・コレクター電流：150mA
・ベース電流：30mA
・コレクターエミッター飽和電圧：0.1V
・雑音指数：1dB
・許容損失max.：150mW
・直流電流増幅率min.：200
・直流電流増幅率max.：400
・トランジション周波数：80MHz
・実装タイプ：表面実装

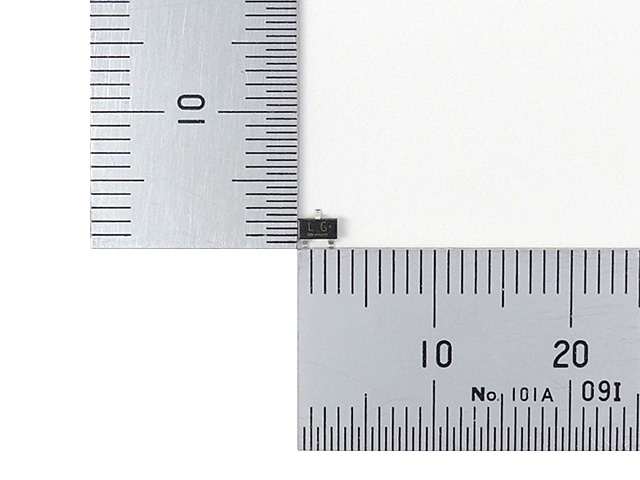

・パッケージ：SC-59(SOT-346/2-3F1A/TO-236MOD/S-Mini)
・パッケージタイプ：SOT23
表面実装部品(チップ部品)
/
半導体(モジュール)
/
トランジスター(BJT)
/
NPNトランジスター
/
チップトランジスター
・接合構造：NPN
・コレクターエミッター間電圧：50V
・コレクターベース間電圧：60V
・エミッターベース間電圧：5V
・コレクター電流：150mA
・ベース電流：30mA
・コレクターエミッター飽和電圧：0.1V
・雑音指数：1dB
・許容損失max.：150mW
・直流電流増幅率min.：200
・直流電流増幅率max.：400
・トランジション周波数：80MHz
・実装タイプ：表面実装
・パッケージ：SC-59(SOT-346/2-3F1A/TO-236MOD/S-Mini)
・パッケージタイプ：SOT23
