[2SB1647 2SD2560]
通販コード　I-03008
発売日　2009/06/10
メーカー　サンケン

サンケンのパワートランジスタです、コンプリメンタリのセットになります。

■ハイファイ・オーディオアンプの出力段用
■スペックに現れない高性能で丈夫なパワートランジスタです。
■日本を代表する会社からのモデルチェンジによる特別提供品で　す。　通常は非常に高額なパワーダーリントンパワー(ペア)です。　夢の価格です(特別提供品の為、3万ペア限定となります)
■ダーリントンタイプ
■ＶＣＢＯ：－１５０Ｖ(2SB1647) １５０Ｖ(2SD2560)
■ＶＣＥＯ：－１５０Ｖ(2SB1647) １５０Ｖ(2SD2560)
■ＩＣ：１５Ａ
■ＰＣ：１３０Ｗ
■ｈＦＥ(Pランク)：6500～20000
■ｆＴ：４５ＭＨｚｔｙｐ（＠ＶＣＥ＝１２Ｖ、ＩＥ＝２Ａ）
■Ｃｏｂ：３２０ｐＦｔｙｐ（＠ＶＣＢ＝１０Ｖ、ｆ＝１ＭＨｚ）	※画像をクリックすると拡大します。

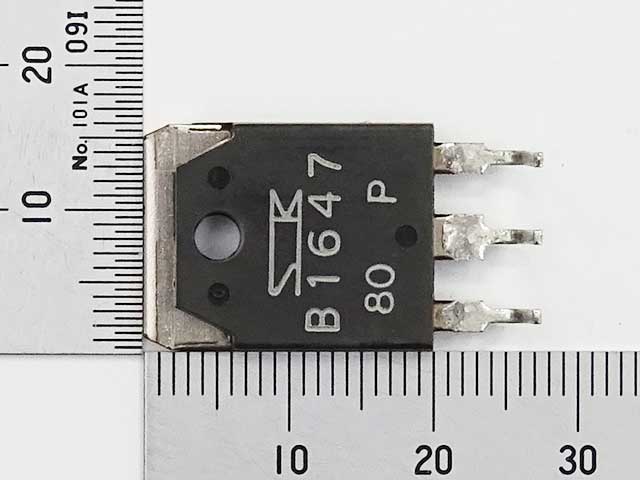

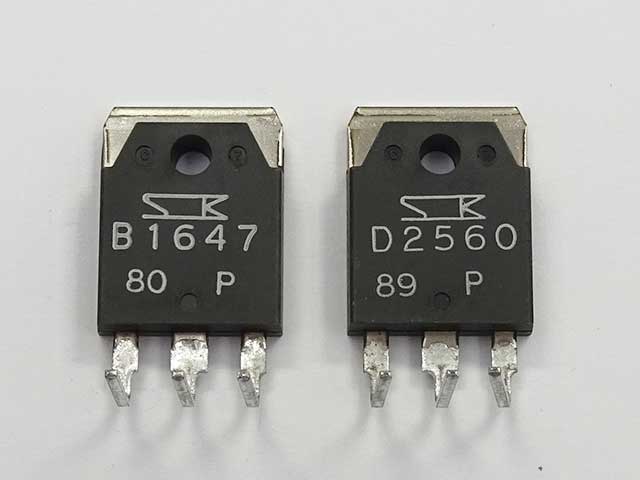

■外形：TO-3P(2SB1647、2SD2560共通パッケージ)

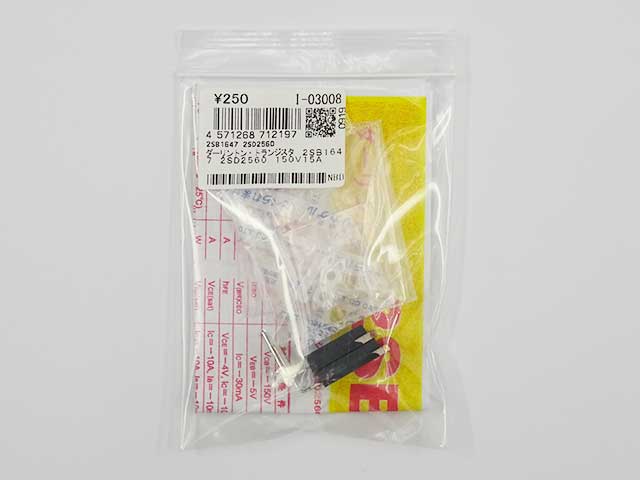

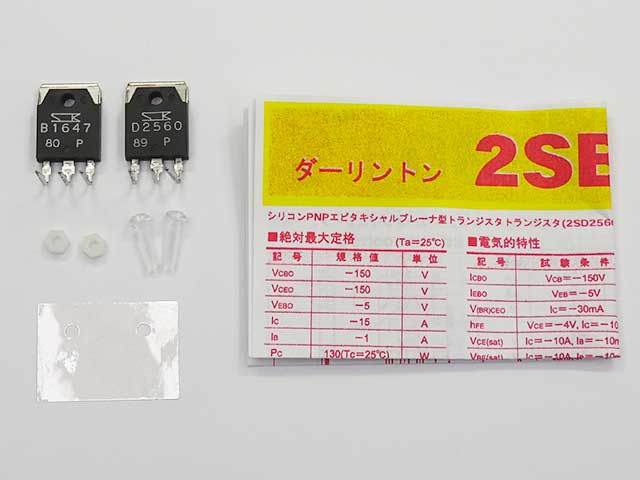

■マイカ絶縁板×1(TO-3P×2個用)、3×12mm プラスチックネジ×２個、3mmナット×2個付

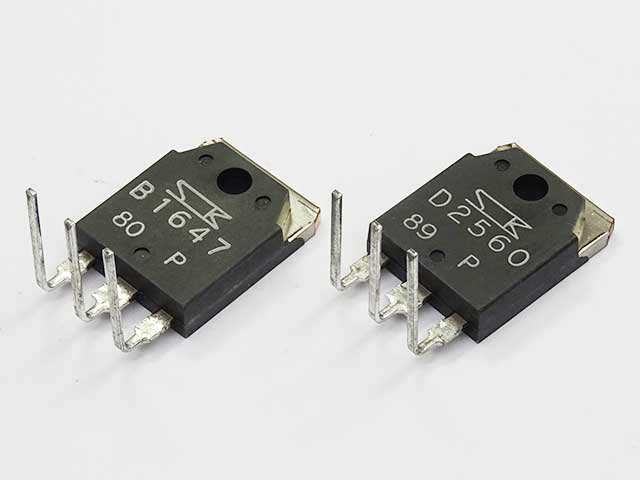

※足はフォーミングされていますので、直してご利用ください。

2SB1647_2SD2560.pdf この資料は参考です。
使用される場合はメーカー最新のデータシートをご利用ください。
ＮＰＮトランジスタ一覧
ＰＮＰトランジスタ一覧

[I-03008]　トランジスタ　２ＳＢ１６４７　２ＳＤ２５６０　１５０Ｖ１５Ａ　ダーリントン　

1組￥300（税込）

購入数量

組

※状況により価格は変動いたします。また入荷予定および納期は諸般の事情により遅れることがございます、あらかじめご了承ください。
