1Wx2 ステレオ・デジタル・オーディオ・アンプ・キット

AAA
販売コード
102168
型番
発売日
2008/01/07
メーカーカテゴリ
有限会社トライステート(Tristate)
よくある質問(Q&A)

商品選定・製作の参考にしてください。

1個 [102168]
1個
¥2,000(税込)
税抜 ¥1,819
在庫あり
購入数量:
購入可能数:20個
店舗在庫情報
店舗在庫情報
店舗 在庫 売り場
秋葉原店 0 お取り寄せ商品
八潮店 3
店頭 0005 フック陳列
  • ※在庫数欄の表記が『おひとり様○○点まで』となっている商品は、現時点で、おひとり様(1団体様)あたりのご提供数量を表記の数量へ制限させていただいている商品です。
  • ※記載する数量のご提供を保証する物ではございません。
  • ※ご提供数量の制限は、お取り寄せの場合にも適用されます。
  • ※売場欄に『お取り寄せ商品』と表示される場合、実店舗では保管していない商品です。詳細は店員にご確認くださいます様お願い申し上げます。
  • ※売場欄に『バックヤード』と表示される場合、店頭に陳列していない商品です。詳細は店員にご確認くださいます様お願い申し上げます。
  • ※表示在庫は流動的な物です。ご来店時の購入をお約束する物ではございません。
  • ※表示在庫に関わらず、商品により購入数量を制限している場合がございます。詳細は店頭にてご確認くださいます様お願い申し上げます。

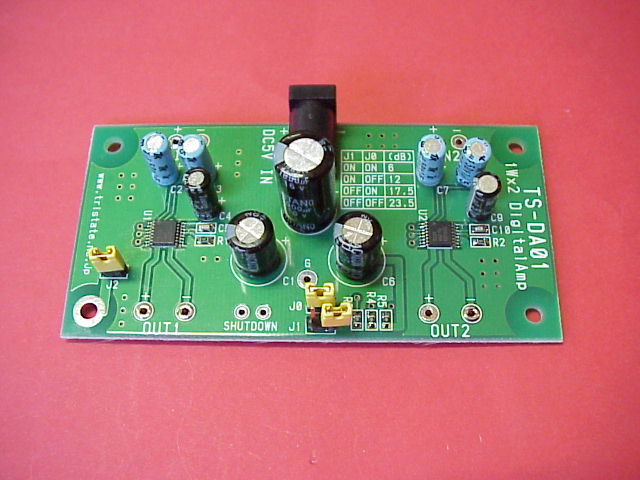

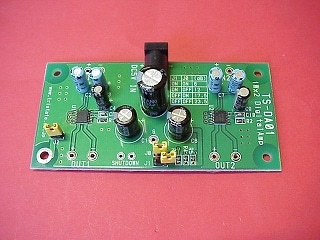

テキサスインスツルメンツ社製TPA2001D1モノラル1WフイルターレスD級アンプデバイス(16ピンTSSOP)2個使用。

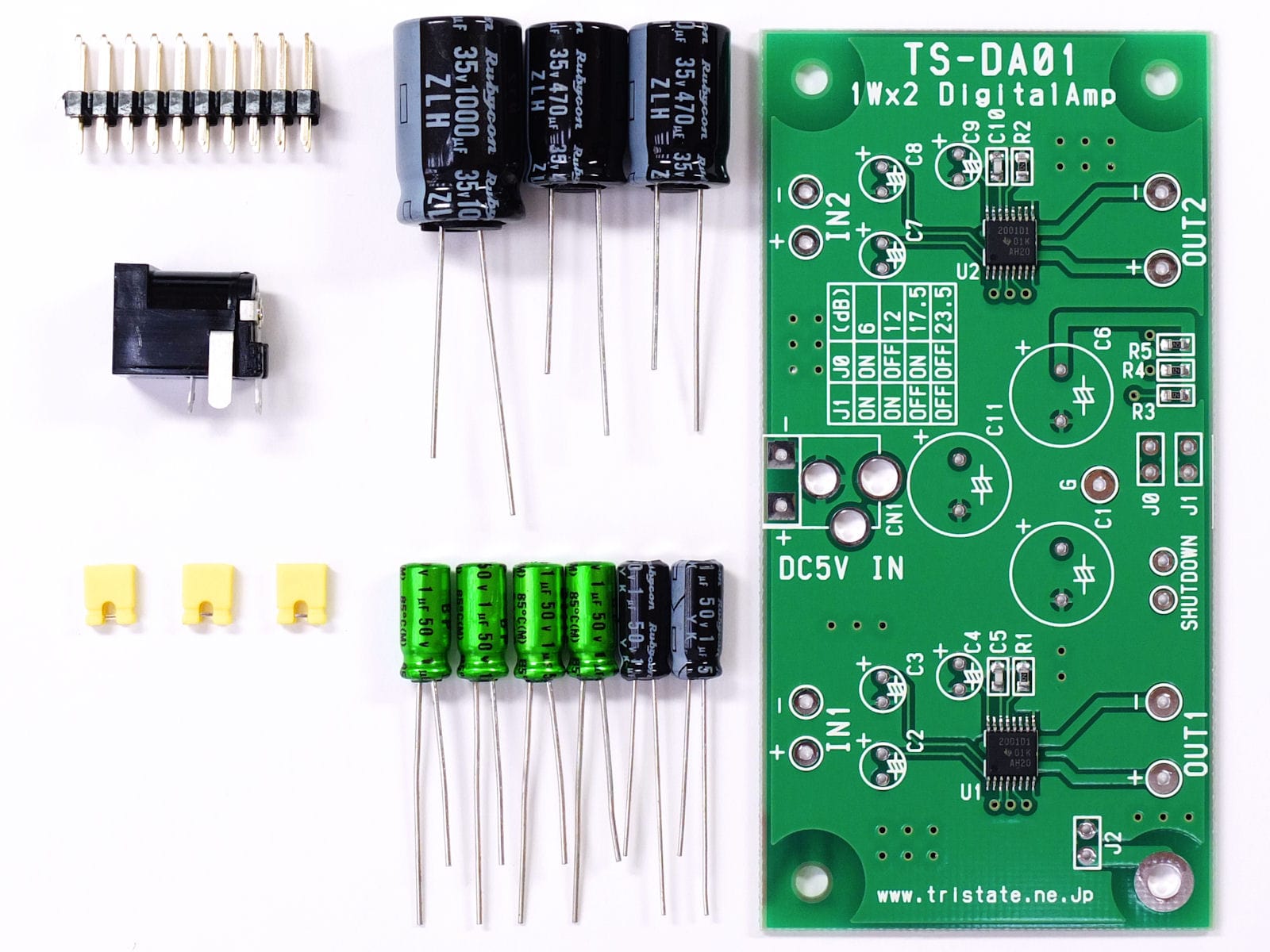

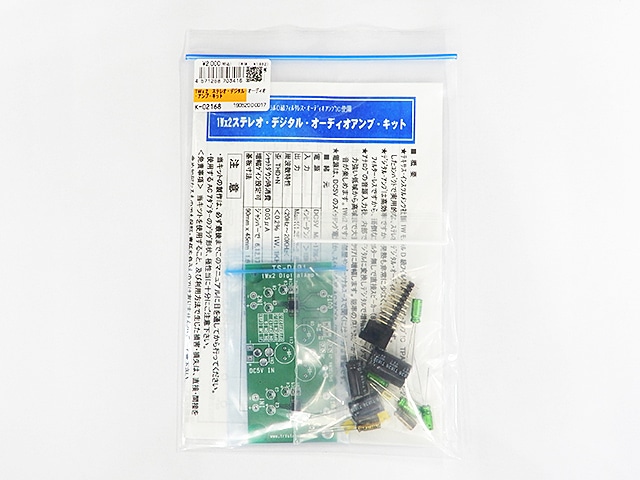

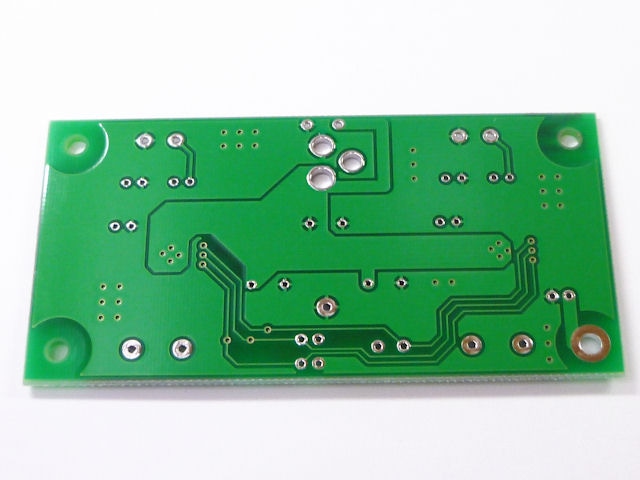

D級アンプとは、A級増幅やB級増幅等と勘違いされている方が居られる様ですが、話題のデジタル・アンプです。従来のアナログの増幅アンプとは異なります。入力はアナログですが内部でデジタルのPWM等に変換しデジタル増幅します。効率8Ωで75-85%ですから発熱は非常に少なく、消費電力も非常に少なく最大ステレオで5V350mA程度です。また、このデバイスは出力にコイル等のフィルターは無くても良く、直接スピーカーを接続する事が出来ます。音質も驚く程クリアで、このボディーながらしっかりとした低音も再生します。高出力ではなく1Wですが、部屋で聞く分には十分な音量です。アンプデバイスと抵抗、チップコンデンサは基板実装済みです。製作マニュアル、部品一式、専用両面ガラス基板が付属します。

※抵抗やコンデンサは汎用の部品を使用しているため、メーカーや銘柄が変更となる場合があります。
電解コンデンサーのブランドや銘柄が気になる方はオーディオ用高級品を単品販売しておりますので、こちらもご検討下さい。
■主な仕様
・種別:D級アンプ
・はんだ付け:必要
・入力数:2
・入力端子部形状:スルーホール
・出力数:2
・出力端子部形状:スルーホール
・音声出力:スピーカー
・電源:DCジャック
・電源電圧min.:2.7V
・電源電圧max.:5.5V

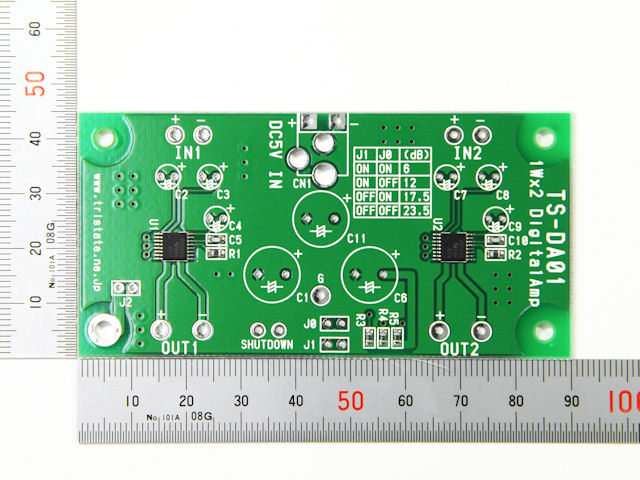

・長辺:90mm
・短辺:45mm
