ロータリーエンコーダ

AAA
販売コード
100292
型番
RE160F-40E3-20A-24P-003
発売日
2002/09/11
メーカーカテゴリ
TAIWAN ALPHA ELECTRONIC CO., LTD.
よくある質問(Q&A)

商品選定・製作の参考にしてください。

1個 [100292]
1個
¥200(税込)
税抜 ¥182
在庫あり
購入数量:
購入可能数:635個
店舗在庫情報
店舗在庫情報
店舗 在庫 売り場
秋葉原店 11
1F 30番売場 3段目
八潮店 5
店頭 0150 4キャビネット下段
  • ※在庫数欄の表記が『おひとり様○○点まで』となっている商品は、現時点で、おひとり様(1団体様)あたりのご提供数量を表記の数量へ制限させていただいている商品です。
  • ※記載する数量のご提供を保証する物ではございません。
  • ※ご提供数量の制限は、お取り寄せの場合にも適用されます。
  • ※売場欄に『お取り寄せ商品』と表示される場合、実店舗では保管していない商品です。詳細は店員にご確認くださいます様お願い申し上げます。
  • ※売場欄に『バックヤード』と表示される場合、店頭に陳列していない商品です。詳細は店員にご確認くださいます様お願い申し上げます。
  • ※表示在庫は流動的な物です。ご来店時の購入をお約束する物ではございません。
  • ※表示在庫に関わらず、商品により購入数量を制限している場合がございます。詳細は店頭にてご確認くださいます様お願い申し上げます。

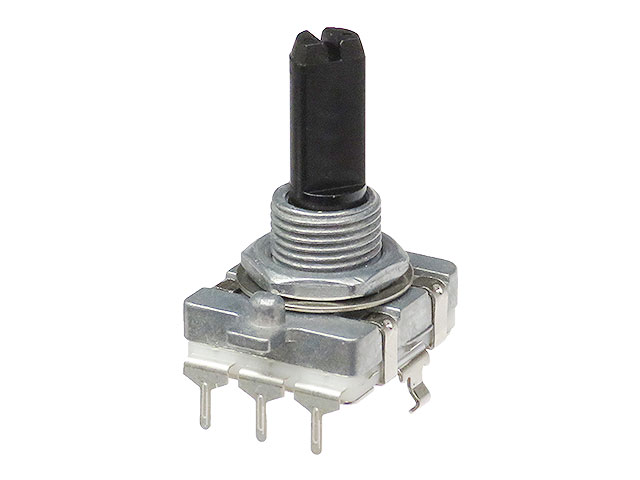

2相(A相・B相)出力の汎用ロータリーエンコーダです。マイコンを使った時間設定のダイヤルや、電子ボリューム、計測器の調整つまみ等に良く使われています。ディジタル回路との親和性が高く、マイコンを使用した機器の操作パネル等に最適です。

■特長
・マイコン等のディジタル回路との相性が良い
・クリック付きタイプ(回すとカクカクとクリック感があります)
・機械接点方式で低コスト

※ロータリーエンコーダのピッチ変換(DIP化)基板にはピンピッチが異なるため未対応です。
■主な仕様
・クリック数:24
・パルス数:24
・トルクmax.:200gf・cm
・取付タイプ:パネル取付・基板取付
・実装タイプ:スルーホール
・端子部形状:ピン
・定格表記:5VDC/1mA
・電圧max.:5VDC
・電流max.:1mA
・動作寿命:50000cycle
・動作温度min.:-10℃
・動作温度max.:70℃

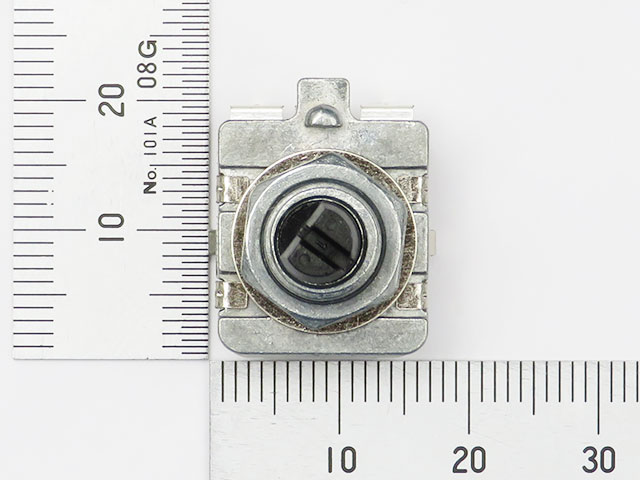

・長さ:26.5mm
・長辺:17.3mm
・短辺:16mm

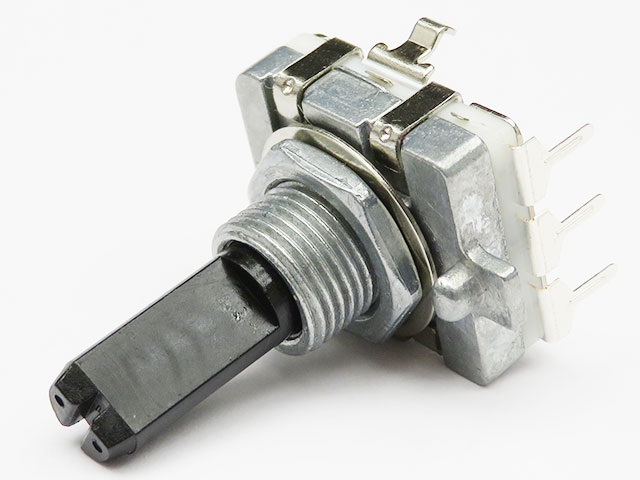

・操作部形状:Dシャフト
・操作部外径:6mm
・操作部長さ:20mm
・端子間ピッチ:5mmピッチ
